享受仿真乐趣：使用Simscape Multibody创建倒立摆模型的详细步骤
在MATLAB中，我们可以利用Simscape Multibody的强大功能，轻松创建复杂的机械动力学模型。以下是详细的步骤，教你如何创建倒立摆模型，并进行仿真分析。
1. 创建一个新模型
首先，在MATLAB命令窗口中执行以下命令，打开一个新的Simscape Multibody模型：
smnew
这将打开MATLAB中的一个全新的Simscape Multibody模型，里面预装了一些常用模块。接下来，你会看到PS-Simulink转换器和Simulink-PS块。
2. 参数设置
在打开模型后，我们需要设定一些基本参数来定义模型的物理特性。

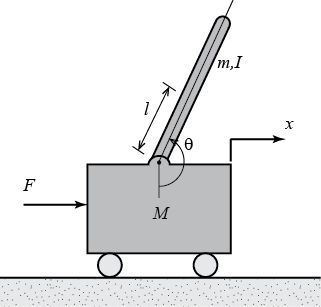

推车参数：
- 质量 (M)：推车的质量设为0.5千克。
- 摩擦系数 (b)：推车的摩擦力系数设为0.1 N/(m·s)。
- 摆的质量 (m)：摆顶部的质量设为0.2千克。
- 摆的到质量中心的长度 (l)：这个长度设为0.3米。
- 摆的惯性矩 (I)：摆的惯性矩设为0.006 kg·m²。
推车的模型：将推车建模为能够沿X轴运动的点质量。为此，使用“刚性变换”块，并将它的B端口连接到世界框架的W端口。
3. 图形设置
在模型图中，我们需要对模型进行必要的布局：
刚性变换块：找到刚性变换块，将它的B端口连接到PS-Simulink转换器的贡口（+）。 旋转设置：双击刚性变换块，进入组件属性，找到“旋转”组，设置“方法”为“标准轴”，“轴方向”为+X轴，角度为90度。 4. 添加摆的旋转轴
为了建模摆的旋转，需要添加革命关节块。步骤如下：

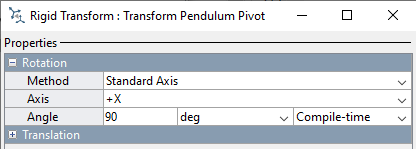

添加革命关节块：使用快捷键将革命关节块（Prismatic Joint）添加到模型。 连接端口：将刚性变换块的F端口连接到革命关节块的B端口。 设置旋转轴：双击革命关节块，进入属性，设置“旋转”组，“方法”为“标准轴”，“轴”为+Y轴，角度设置为90度。 5. 仿真设置
正式开始仿真之前，我们需要做一些设置。
还原器配置：确保PS-Simulink转换器的“类型”设置为“可变步长”，“转化器”设置为“自动”，“停止时间”为10。 传感器设置：在模型中添加位置和速度传感器，将它们的输出连接到Simulink-PS块中的相应输入端口。 6. điều khiển

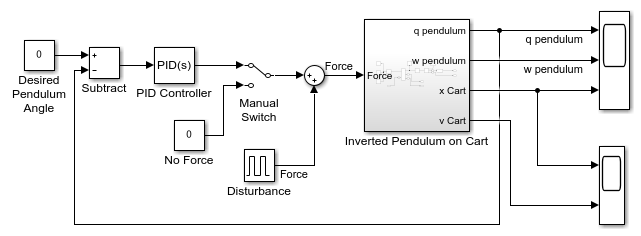

为了实现闭环控制，我们需要添加PID控制器和相关作用器。
控制设计： - PID控制器：添加一个PID值控制器，将摆的位置误差作为输入。
- 控制输出：将控制器的输出连接到摆的驱动力输出，以保持摆锤平衡。
7. 运行仿真
终于，到达了仿真的阶段。

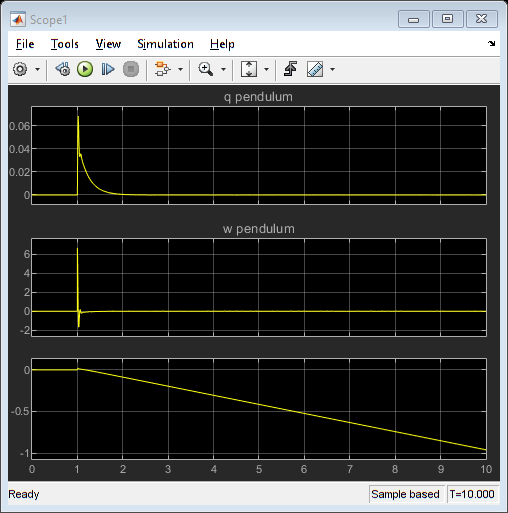

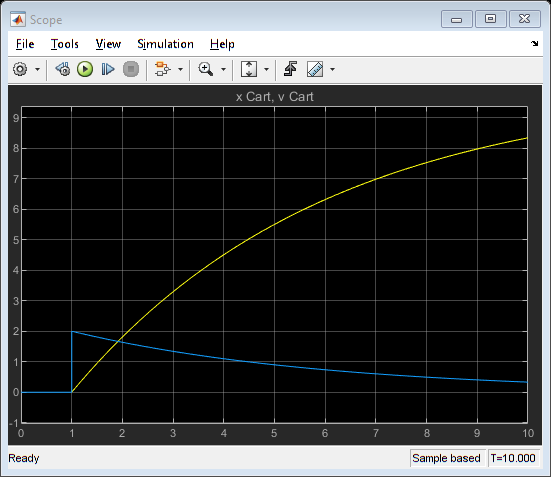

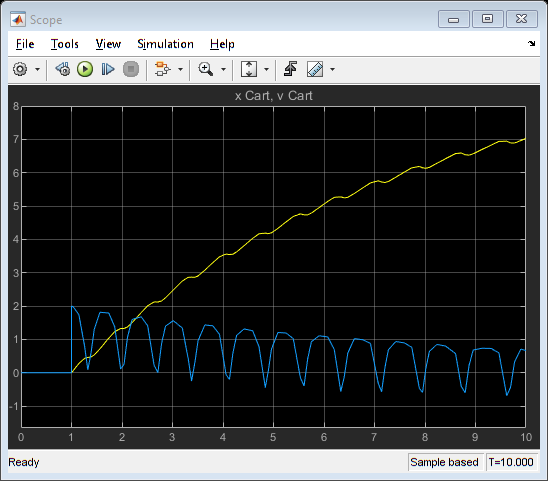

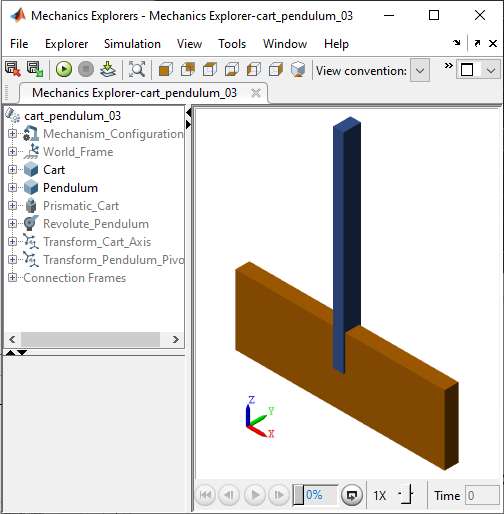

启动仿真：点击绿色运行箭头，或在命令窗口中输入Ctrl-T，开始仿真。 观察结果：在图中可以看到推车的运动轨迹以及摆锤的振动情况。通过调节PID控制器的增益（比例、积分和微分参数），可以调整系统的反应速度和鲁棒性。 8. 调试和优化
通过多次仿真，观察系统的响应。你可以不断地调整控制参数，直到系统表现达到预期。
注意事项
刚性连接：确保所有机械部件使用刚性连接，避免过于松散的连接导致模型不准确。 仿真设置：PS-Simulink转换器的设置直接影响仿真的解算速度和精度。 模型简化：适当简化复杂模型，避免过多的小部件带来计算负担。 通过以上步骤，你已经成功地创建了一个倒立摆的仿真模型，并可以对其进行精确的运动分析。随着对Simscape Multibody的熟悉程度提高，你可以创建越来越复杂的机械系统模型，实现更多精确的仿真分析。
